Por que o avião voa? Bernoulli, Newton e Coandă

Um avião não voa por uma frase mágica. Pressão, circulação, quantidade de movimento, camada-limite e vórtices contam a mesma história — e corrigem os mitos de Bernoulli, Newton e Coandă.

Um avião comercial pode levantar do solo com centenas de toneladas, acelerar até perto da velocidade do som e permanecer horas apoiado em uma substância que não vemos, quase não sentimos e atravessamos com o corpo todos os dias. Diante disso, a explicação popular costuma chegar pronta: a asa é curva em cima, o ar percorre um caminho maior, precisa correr mais depressa para reencontrar o ar que passou por baixo e, por causa de Bernoulli, a pressão cai. Parece elegante. Tem nomes científicos. Cabe numa lousa. E está errada justamente na parte que finge explicar de onde surgiu a diferença de velocidade.

A história real não exige abandonar Bernoulli, escolher Newton ou convocar o efeito Coandă como uma terceira torcida organizada. Exige perceber que os três nomes não representam forças rivais. A asa modifica um campo de escoamento inteiro. Ela cria uma distribuição de pressões sobre sua superfície, acelera e curva o ar, produz circulação, forma uma esteira e entrega ao fluido quantidade de movimento para baixo. A força que o ar exerce sobre a asa é a resposta integrada de tudo isso. Bernoulli descreve uma relação energética dentro do escoamento; Newton descreve a conservação da quantidade de movimento; a camada-limite e a viscosidade explicam por que o fluxo real permanece aderido, separa e estola; Coandă descreve, em sentido estrito, o comportamento de um jato junto a uma superfície e aparece de forma muito concreta em asas de controle de circulação. Não existe uma única frase mágica porque a sustentação não é um truque isolado.

TESE CENTRAL — O avião voa porque a asa estabelece um campo de pressão capaz de curvar e acelerar uma massa de ar para baixo. A pressão é o mecanismo local que transmite força entre fluido e superfície; a mudança de quantidade de movimento do ar é a descrição global da mesma interação. Bernoulli e Newton são compatíveis, enquanto o efeito Coandă ajuda a compreender escoamentos aderidos e jatos curvados, mas não substitui a física completa da sustentação.

Antes de explicar o voo, é preciso desmontar a pergunta

No voo reto, nivelado e sem aceleração, quatro resultantes costumam organizar o problema: peso, sustentação, tração e arrasto. O peso aponta aproximadamente para o centro da Terra. A tração vem do sistema propulsivo. O arrasto atua contra o movimento relativo do avião no ar. A sustentação é definida como a componente da força aerodinâmica perpendicular ao vento relativo. Isso significa que sustentação não é sinônimo universal de “força vertical”. Em uma curva inclinada, parte dela aponta para o centro da curva; numa subida estabilizada, sua relação com o peso depende do ângulo da trajetória; em uma manobra, ela acompanha o referencial aerodinâmico, não a página do livro.

Essa definição já corrige um erro frequente: o motor não “segura” necessariamente o avião no céu. Em um avião convencional, o motor fornece energia e tração para vencer o arrasto e conservar ou aumentar velocidade. A asa usa a velocidade relativa ao ar para produzir força aerodinâmica. Um planador não tem motor e continua sustentado porque transforma gradualmente energia potencial em movimento através do ar. Um avião com os motores desligados não perde a física da asa; perde a fonte que repunha a energia dissipada pelo arrasto. Se mantiver atitude e velocidade adequadas, passa a planar.

No equilíbrio idealizado do cruzeiro nivelado, a sustentação iguala o peso e a tração iguala o arrasto. Mas essa igualdade é um estado, não a causa do voo. Dizer “o avião voa porque sustentação e peso se equilibram” equivale a explicar por que uma ponte não cai dizendo que as forças se equilibram. Está correto e não explica como a estrutura produziu a reação. A pergunta útil é outra: como a asa convence o ar a exercer uma força líquida sobre ela?

O que realmente toca a asa

O ar exerce duas classes de tensão sobre a superfície. A pressão atua localmente na direção normal à pele; a tensão de cisalhamento, associada à viscosidade, atua tangencialmente. Integradas sobre todas as partes do avião, essas tensões formam a força e o momento aerodinâmicos. Em notação vetorial, uma forma compacta de representar a força superficial é:

F = ∫ₛ (−p n + τ) dS

Nessa expressão, (p) é a pressão estática, (n) é o vetor normal à superfície e (τ) representa as tensões viscosas. Para a sustentação de uma asa convencional em regime subsônico, a contribuição direta das tensões de cisalhamento é geralmente pequena quando comparada à contribuição da pressão. A viscosidade, porém, não se torna irrelevante: ela controla a camada-limite, participa da seleção do escoamento real na borda de fuga e determina separação, estol e grande parte do arrasto. É perfeitamente possível uma grandeza ter contribuição direta pequena para uma força e, ao mesmo tempo, ser decisiva para estabelecer o estado físico que produz essa força.

A pressão não é um empurrão reservado à face inferior. Uma asa que gera sustentação costuma apresentar pressão abaixo da atmosférica em parte significativa do extradorso e pressão acima da atmosférica em zonas do intradorso. Em muitas condições, a região de baixa pressão sobre a asa fornece a maior parcela da sustentação. O resultado exato depende do perfil, do ângulo de ataque, do número de Reynolds, do número de Mach, de flapes, eslates, contaminação, deformação e interação tridimensional. Por isso, a frase “o ar bate embaixo e empurra a asa para cima” é uma caricatura: ignora justamente a face que frequentemente faz a maior parte do trabalho.

Bernoulli: a equação correta aprisionada numa história falsa

Para um escoamento estacionário, incompressível e com viscosidade desprezível ao longo de uma linha de corrente, a equação de Bernoulli pode ser escrita como:

p + ½ρV² + ρgh = constante

Em torno de uma asa pequena comparada à escala vertical da atmosfera, a variação do termo gravitacional (ρgh) costuma ser desprezível. Onde a velocidade (V) aumenta ao longo da mesma linha de corrente, a pressão estática (p) diminui, desde que as hipóteses sejam satisfeitas e não haja máquina adicionando trabalho entre os pontos comparados. Isso é física legítima. O erro começa quando alguém inventa a velocidade antes de usar a equação.

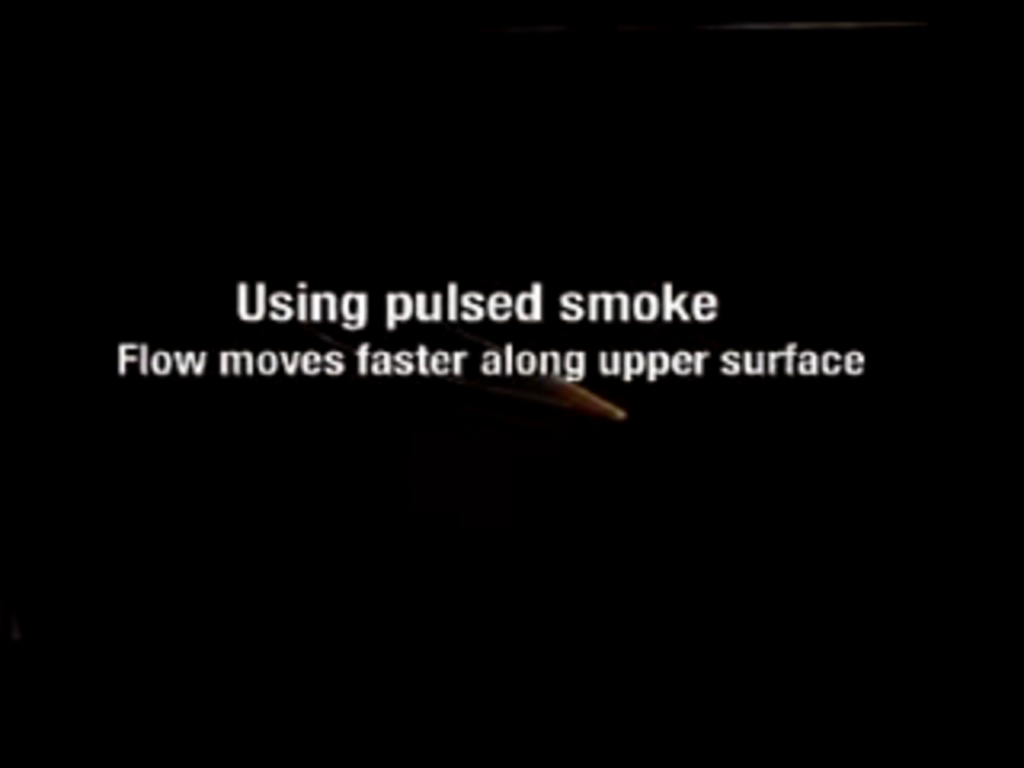

A narrativa do “caminho mais longo” afirma que duas partículas separadas no bordo de ataque precisam se reencontrar no bordo de fuga. Não existe lei da natureza exigindo esse encontro. Ensaios com pulsos de fumaça mostram exatamente o contrário: as partículas que seguem pelo extradorso de uma asa sustentadora normalmente alcançam a borda de fuga antes das partículas que passaram por baixo. A velocidade superior pode ser maior do que a previsão do falso tempo de trânsito. A NASA classifica a igualdade de tempos como teoria incorreta; Holger Babinsky demonstrou visualmente o erro em túnel de vento na Universidade de Cambridge. [1][6]

O princípio de Bernoulli não diz por que a geometria e o ângulo de ataque criaram aquela distribuição de velocidades. Ele relaciona velocidade e pressão dentro de um escoamento já determinado. Usá-lo corretamente exige conhecer ou calcular o campo de velocidade, o que por sua vez depende das condições de contorno, da conservação de massa, da conservação de momento, da energia, da circulação, da viscosidade e, em velocidades relevantes, da compressibilidade. A equação não é falsa; falsa é a obrigação de reencontro inventada para alimentá-la.

Há outra sutileza. A constante de Bernoulli é garantida ao longo de uma linha de corrente sob as hipóteses clássicas; ela pode ser comum entre linhas de corrente em um escoamento irrotacional, mas não se deve comparar arbitrariamente qualquer ponto acima e abaixo da asa como se todo campo possuísse a mesma energia total. A própria NASA lembra que não se aplica Bernoulli através de um disco de hélice, porque o propulsor acrescenta trabalho ao fluido. [18] O mesmo cuidado impede demonstrações improvisadas de virar prova universal.

De onde vem a baixa pressão sobre a asa?

Uma resposta mais profunda começa pela curvatura das linhas de corrente. Uma partícula de ar que segue uma trajetória curva possui aceleração normal, mesmo que o módulo de sua velocidade permaneça constante. Para produzir essa aceleração, deve existir uma força resultante em direção ao centro de curvatura. Em um fluido, essa força aparece principalmente como um gradiente de pressão transversal às linhas de corrente. Em forma simplificada:

∂p/∂n = ρV²/R

O sinal depende da convenção escolhida para a coordenada normal (n), mas o conteúdo físico é inequívoco: a pressão aumenta para o lado externo da curva e diminui em direção ao centro de curvatura. Quando a geometria e o ângulo de ataque organizam linhas de corrente curvadas sobre o extradorso, estabelece-se um campo de baixa pressão próximo à superfície. Esse campo acelera o ar, curva sua trajetória e transmite força à asa. Pressão e velocidade não são dois truques independentes; são variáveis acopladas pelas equações do movimento.

É por isso que a pergunta “a velocidade alta causa a pressão baixa ou a pressão baixa causa a velocidade alta?” pode ser mal formulada. Localmente, um gradiente de pressão acelera o fluido segundo a segunda lei de Newton. Ao mesmo tempo, a solução completa das equações vincula o campo de pressão à velocidade e às condições impostas pela asa. Em aerodinâmica não se escolhe uma seta causal única e ignora o restante do campo. A asa desloca o escoamento possível para outra solução: com circulação, curvatura, aceleração e pressão assimétrica.

O coeficiente de pressão torna essa distribuição mensurável:

Cₚ = (p − p∞)/(½ρV∞²)

Valores negativos de (Cₚ) indicam pressão abaixo da pressão estática do escoamento livre. Próximo ao bordo de ataque do extradorso pode surgir um pico de sucção intenso, seguido por recuperação de pressão ao longo da corda. A palavra “sucção” não significa que o vazio puxe a asa; significa que a pressão do outro lado do sistema e das regiões vizinhas é maior. O resultado continua sendo força de contato transmitida pelo fluido.

Newton: o avião sobe porque o ar desce

Se traçarmos uma superfície de controle envolvendo a asa e observarmos o fluxo de quantidade de movimento, veremos que a esteira carrega uma componente média de velocidade para baixo. A asa exerceu força descendente sobre o ar. Pela terceira lei de Newton, o ar exerceu força oposta sobre a asa. Essa é uma descrição global poderosa e indispensável. Em forma conceitual, para regime permanente, a força sobre o fluido é relacionada ao fluxo líquido de quantidade de movimento através da superfície de controle:

F(sobre o fluido) = ∮CS ρV(V·n)dA + termos de pressão e cisalhamento

Na direção vertical, a variação total de momento do ar, somada às forças de pressão na fronteira do volume escolhido, fecha o balanço. Em uma escolha suficientemente distante, o downwash e a distribuição de pressão mostram a reação necessária. O avião não precisa lançar uma estreita coluna de ar violentamente para baixo como um foguete; pode impartir pequena velocidade descendente a uma massa enorme de ar. Quanto maior a massa de fluido influenciada e menor a aceleração exigida para a mesma força, menor tende a ser a penalidade energética. Essa é uma das razões pelas quais asas longas e rotores grandes são eficientes.

O erro newtoniano popular é imaginar apenas moléculas ricocheteando na face inferior como pedras numa chapa inclinada. A NASA chama essa versão de “skipping stone theory”. Ela ignora a pressão e o desvio do fluxo no extradorso, ignora que perfis finos, placas e velas geram força sem funcionar como pás coletoras e produz previsões ruins. Newton está correto; o modelo de impacto parcial é que não representa o escoamento subsônico em torno de uma asa. [1][3]

Bernoulli ou Newton? A briga que não existe

Uma asa não produz uma força “de Bernoulli” e outra “de Newton”. Há uma única interação aerodinâmica. Na superfície, medimos pressão e cisalhamento e integramos essas tensões. No volume de ar ao redor, medimos fluxos de massa, energia e quantidade de movimento. As duas contabilidades precisam entregar a mesma força quando todas as parcelas são incluídas.

Lente física	O que ela mostra	Erro quando simplificada demais
Pressão na superfície	Onde e quanto o ar empurra a asa; a integral fornece força e momento	Tratar baixa pressão como magia sem explicar o campo de escoamento
Bernoulli	Relação entre pressão, velocidade e altura sob hipóteses definidas	Inventar igualdade de tempos ou comparar pontos incompatíveis
Quantidade de movimento	A sustentação corresponde à mudança global do momento do fluido	Considerar apenas colisões na face inferior
Curvatura das linhas de corrente	O gradiente de pressão necessário para curvar o fluxo	Confundir desenho de linha com causa autônoma
Camada-limite e viscosidade	Aderência, separação, estol e seleção do escoamento real	Dizer que viscosidade “cria toda a sustentação” por atrito

A relação é ainda mais clara quando se parte das equações de Navier–Stokes, que expressam conservação de quantidade de movimento para um fluido viscoso. Bernoulli pode ser obtido como uma integral simplificada da equação de Euler ao longo de uma linha de corrente. Portanto, apresentar Newton e Bernoulli como explicações incompatíveis equivale a discutir se uma conta bancária deve ser conferida pelas transações ou pelo saldo: se o modelo estiver completo, os dois registros fecham.

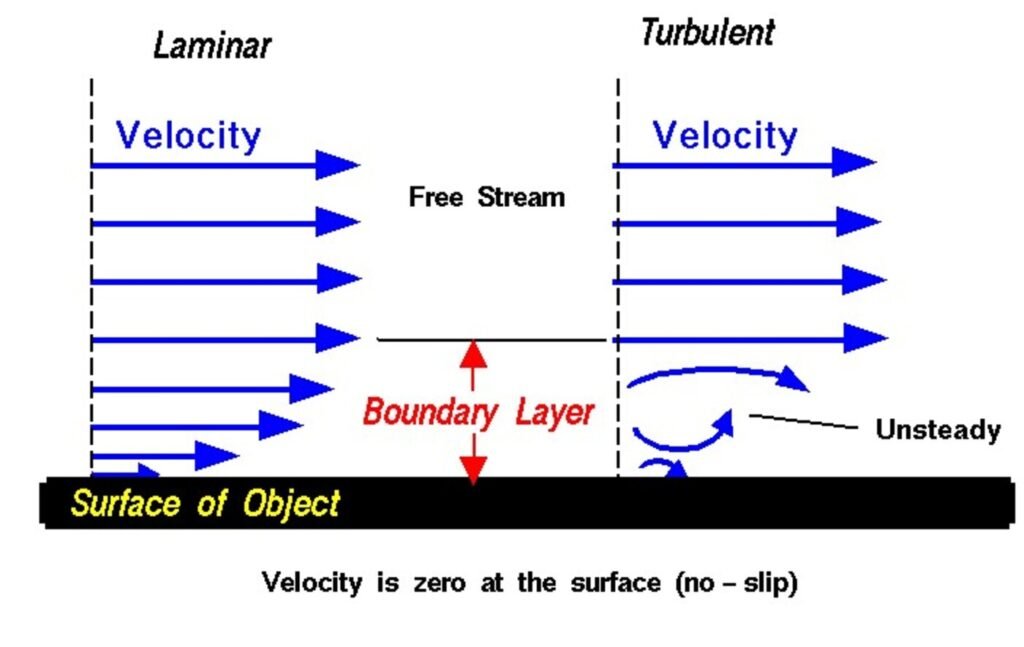

A asa não “cola” o ar por encantamento

Na superfície sólida vale a condição de não deslizamento: a velocidade do fluido imediatamente em contato com a parede é igual à velocidade local da parede. No referencial da asa, o ar encostado na superfície está praticamente parado. A partir dali, a velocidade cresce dentro de uma região fina até alcançar o valor do escoamento externo. Essa região é a camada-limite. Seu comportamento depende fortemente do número de Reynolds:

Re = ρVc/μ

Aqui, (c) é uma dimensão característica, normalmente a corda, e (μ) é a viscosidade dinâmica. O número de Reynolds compara efeitos de inércia e viscosidade. Modelos pequenos, velocidades diferentes ou fluidos distintos podem apresentar transição e separação diferentes mesmo com a mesma forma geométrica. É por isso que “funcionou na miniatura” não basta: um ensaio precisa respeitar similaridade dinâmica.

Uma camada-limite laminar tem menor mistura e, em geral, menor arrasto de atrito, mas pode ser mais sensível a gradientes adversos de pressão. Uma camada turbulenta mistura quantidade de movimento do escoamento externo com as regiões próximas à parede, aumenta o atrito e frequentemente resiste mais à separação. Sujeira, chuva, gelo, insetos, rebites, ondulações e rugosidade alteram essa transição. A asa real não voa dentro da matemática limpa de uma figura; ela negocia continuamente com uma película de ar que pode ter poucos milímetros e decidir o destino de toneladas.

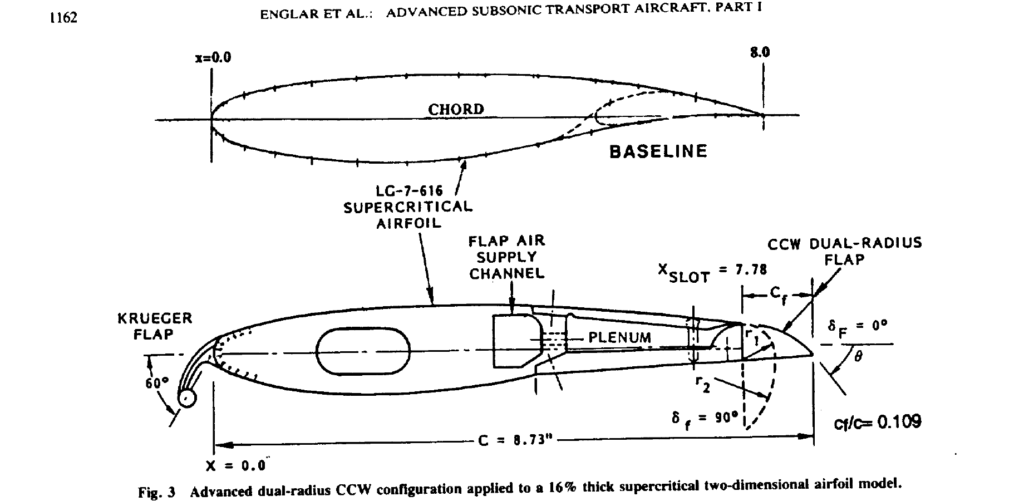

Efeito Coandă: importante, real e frequentemente sequestrado

O efeito Coandă é definido, em sentido técnico, como a tendência de um jato de fluido de permanecer aderido a uma superfície próxima, especialmente curva. O jato arrasta fluido do ambiente, cria assimetrias de pressão e pode ser desviado pela parede. O fenômeno é real, mensurável e explorado em ejetores, dispositivos de controle de fluxo, propulsão e asas de controle de circulação. Relatórios da NASA mostram jatos soprados tangencialmente sobre bordas de fuga arredondadas, acompanhando superfícies Coandă e ampliando dramaticamente a circulação e a sustentação. [11][12]

O sequestro ocorre quando essa definição é esticada até virar “o ar acompanha a curvatura da asa por Coandă; logo o avião voa”. O escoamento externo sobre uma asa não é simplesmente um jato livre lançado junto a uma parede. Há um campo de pressão global, uma camada-limite, condições no bordo de fuga, circulação, tridimensionalidade e conservação de momento. Chamar toda aderência de fluido de efeito Coandă não calcula a pressão, não prevê a sustentação, não determina o ponto de separação e não explica por que uma placa plana inclinada ou um perfil simétrico também voa.

Uma formulação responsável é esta: o efeito Coandă oferece uma analogia útil para a deflexão de jatos e é a física central de dispositivos de circulação soprada; no voo convencional, porém, a aderência do fluxo deve ser tratada pela dinâmica da camada-limite e pelo campo de pressão, não por uma palavra que encerra a investigação. O nome de Henri Coandă pertence à história da aerodinâmica, mas não é uma licença para substituir Navier–Stokes por uma colher de cozinha. O Smithsonian registra a demonstração do princípio por Coandă na década de 1930; a pesquisa posterior transformou o fenômeno em tecnologia quantificável. [13]

Circulação: a peça invisível que organiza o fluxo

Em um modelo bidimensional, a circulação é definida pela integral da velocidade ao longo de um contorno fechado:

Γ = ∮C V·dl

O nome pode sugerir que todo o ar dá voltas completas ao redor da asa, o que não é a interpretação necessária. A circulação é uma medida matemática do componente rotacional equivalente do campo de velocidades. Superpondo um escoamento uniforme a um campo circulatório em torno do perfil, obtemos velocidades maiores de um lado, menores do outro, pressões diferentes e uma força líquida. Para escoamento bidimensional idealizado, o teorema de Kutta–Joukowski dá a sustentação por unidade de envergadura:

L′ = ρV∞Γ

O sinal depende da convenção. A beleza da expressão esconde o problema mais interessante: por que uma asa real escolhe uma circulação específica? Em fluido ideal, várias soluções matemáticas poderiam contornar o perfil. A borda de fuga afiada e a viscosidade real conduzem o escoamento para uma saída suave, representada pela condição de Kutta. Quando a asa parte do repouso, forma-se um vórtice inicial na esteira e uma circulação de sinal oposto fica associada ao perfil. O sistema conserva a contabilidade de vorticidade enquanto estabelece o estado sustentador.

Essa é uma razão profunda para não dizer que Bernoulli sozinho “causa” a sustentação. A equação pode converter o campo de velocidades correto em pressão, mas não escolhe sozinha a circulação física do perfil. Também explica por que um fluido perfeitamente invíscido, tratado sem a condição apropriada, pode produzir soluções simétricas sem sustentação para um corpo simétrico. A viscosidade é pequena no escoamento externo e decisiva no processo que seleciona a solução real.

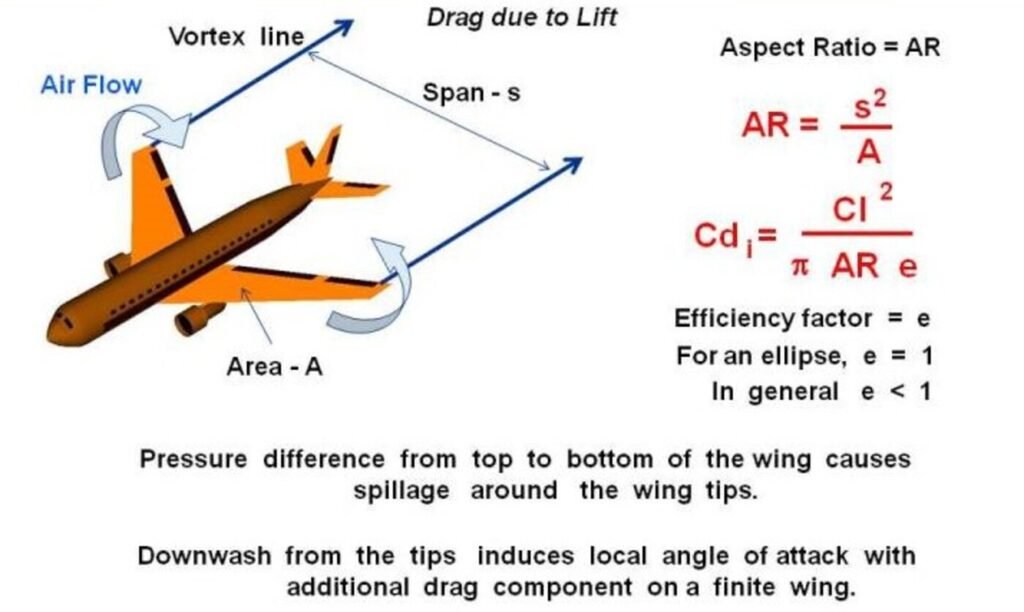

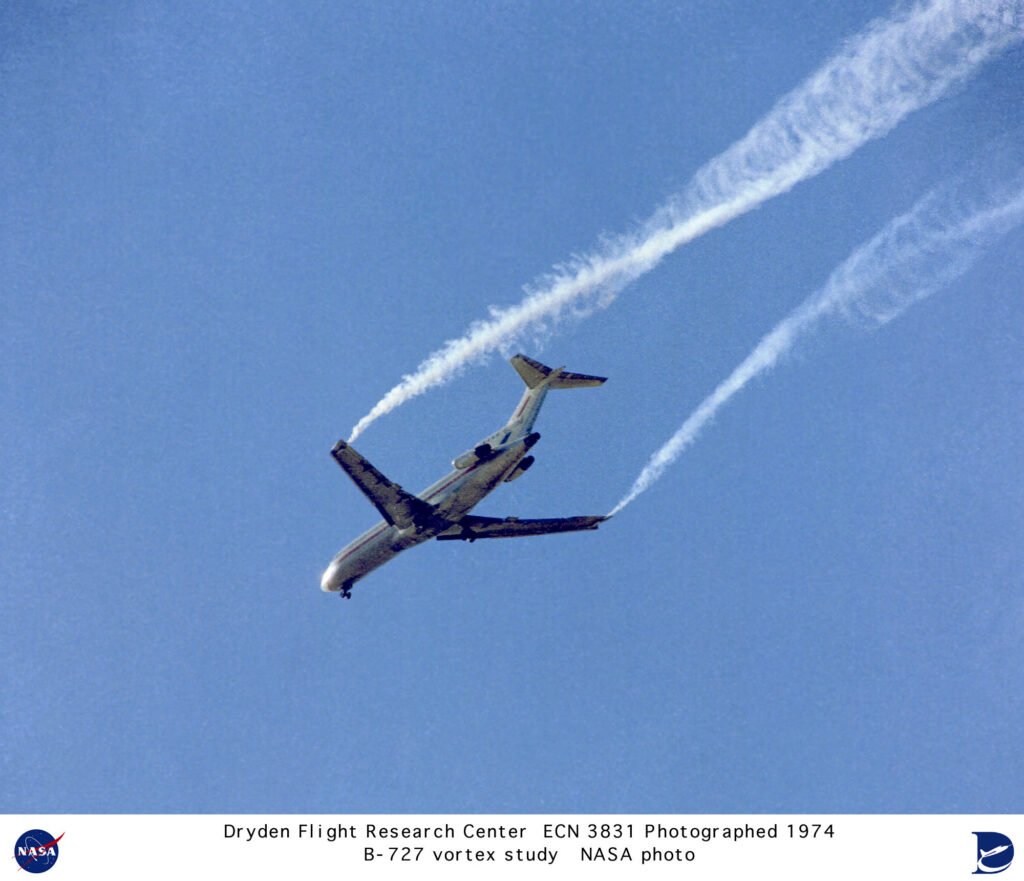

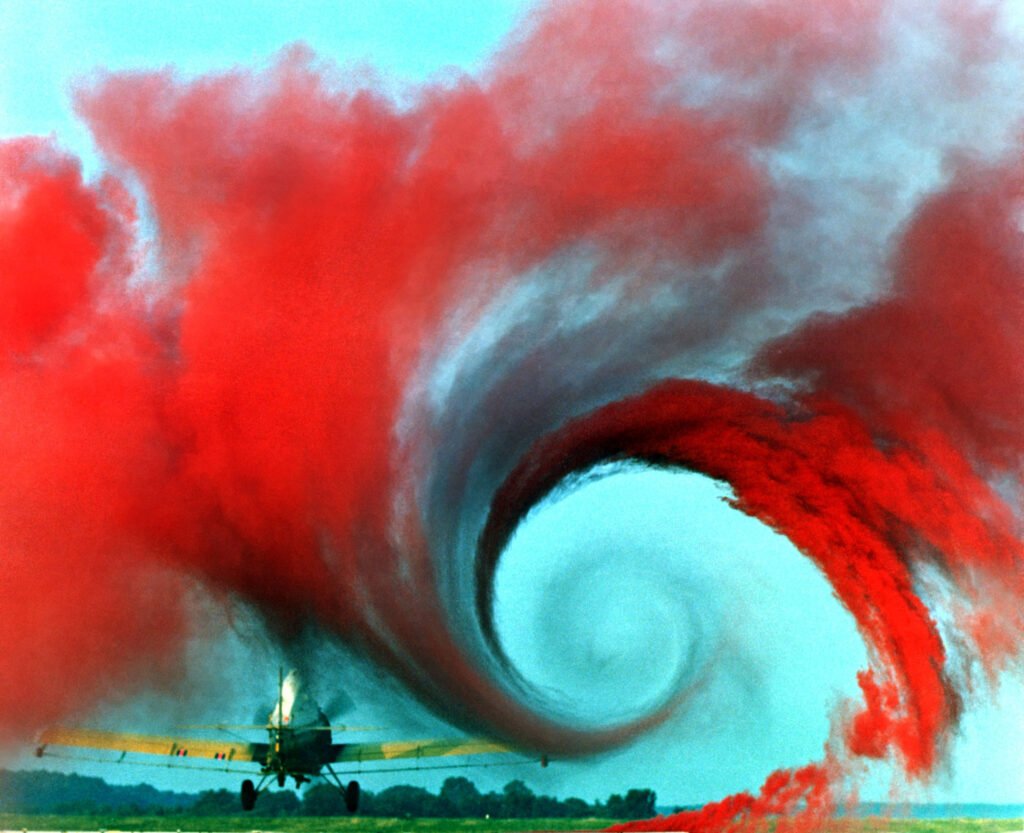

A asa finita deixa uma assinatura em espiral

Até agora, boa parte da descrição tratou uma seção bidimensional como se a asa tivesse envergadura infinita. Aviões não dispõem desse luxo. A pressão mais alta sob a asa e a pressão mais baixa sobre ela comunicam-se perto das pontas. O fluxo contorna a extremidade, a distribuição de circulação varia ao longo da envergadura e uma folha de vorticidade se enrola em dois vórtices contrarrotativos na esteira.

Esses vórtices não são um adereço fotogênico; são a assinatura tridimensional de uma asa produzindo sustentação. Eles induzem downwash e inclinam para trás a força aerodinâmica local. A componente posterior é o arrasto induzido, o preço inevitável de gerar sustentação com uma asa finita. Uma aproximação clássica para seu coeficiente é:

Cᴅᵢ = Cʟ²/(πeAR)

Nessa equação, (AR = b²/S) é o alongamento da asa e (e) é o fator de eficiência de Oswald. Para a mesma área e sustentação, uma asa longa e estreita distribui melhor o trabalho sobre uma massa maior de ar e reduz o arrasto induzido. Por isso planadores têm asas enormes, albatrozes parecem projetados por um departamento de eficiência e aviões comerciais usam winglets ou pontas cuidadosamente moldadas. Winglets não “eliminam” vórtices; modificam a distribuição de carga e reduzem perdas dentro de restrições estruturais e operacionais.

Ângulo de ataque: a variável que o piloto realmente comanda

O ângulo de ataque é o ângulo entre uma linha de referência do perfil — normalmente a corda — e o vento relativo. Não é o ângulo entre a asa e o horizonte. Um avião pode estar com o nariz abaixo do horizonte e ainda ter ângulo de ataque positivo; pode estar subindo com ângulo moderado; pode estolar em uma descida, em uma curva ou até com o nariz relativamente baixo se a trajetória e a manobra produzirem o ângulo crítico.

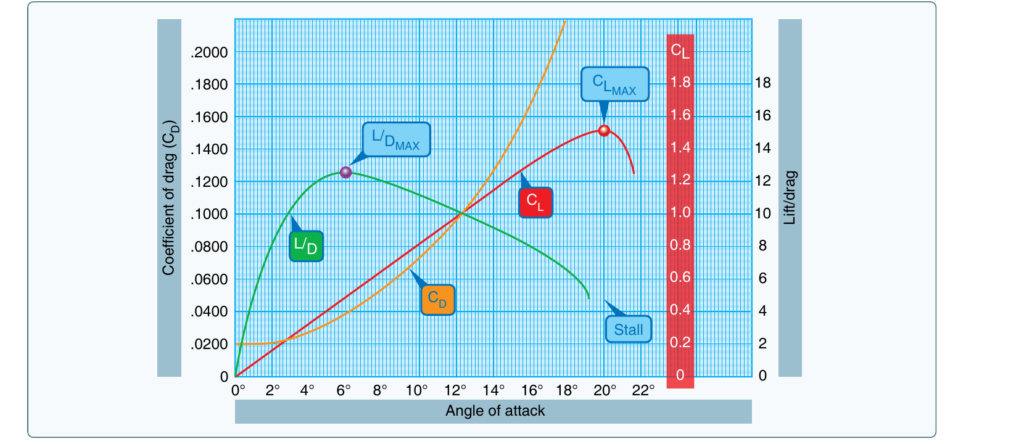

Para uma faixa antes da separação severa, o coeficiente de sustentação costuma variar aproximadamente de forma linear com o ângulo de ataque:

Cʟ ≈ Cʟα(α − αʟ₌₀)

Um perfil cambado possui ângulo de sustentação nula geralmente negativo; por isso pode gerar sustentação com sua corda geométrica próxima de zero grau. Um perfil simétrico tem ângulo de sustentação nula aproximadamente igual a zero em regime subsônico idealizado, mas produz sustentação normalmente quando inclinado. A curvatura melhora desempenho em faixas de projeto, distribui pressão e pode elevar o (Cₗ máximo), mas não é requisito metafísico para voar.

A equação operacional da sustentação reúne as dependências principais:

L = ½ρV²SCʟ

Ela não explica tudo dentro de (Cₗ); organiza o problema. Densidade, velocidade, área e coeficiente determinam a força. Dobrar a velocidade, mantendo densidade, área e (Cₗ), quadruplica a sustentação. Em voo nivelado, porém, o avião não aceita automaticamente quatro vezes o próprio peso: ele reduz ângulo de ataque, muda altitude, acelera verticalmente ou combina respostas até reencontrar equilíbrio. A equação é uma relação física, não uma promessa de que todas as outras variáveis ficarão congeladas.

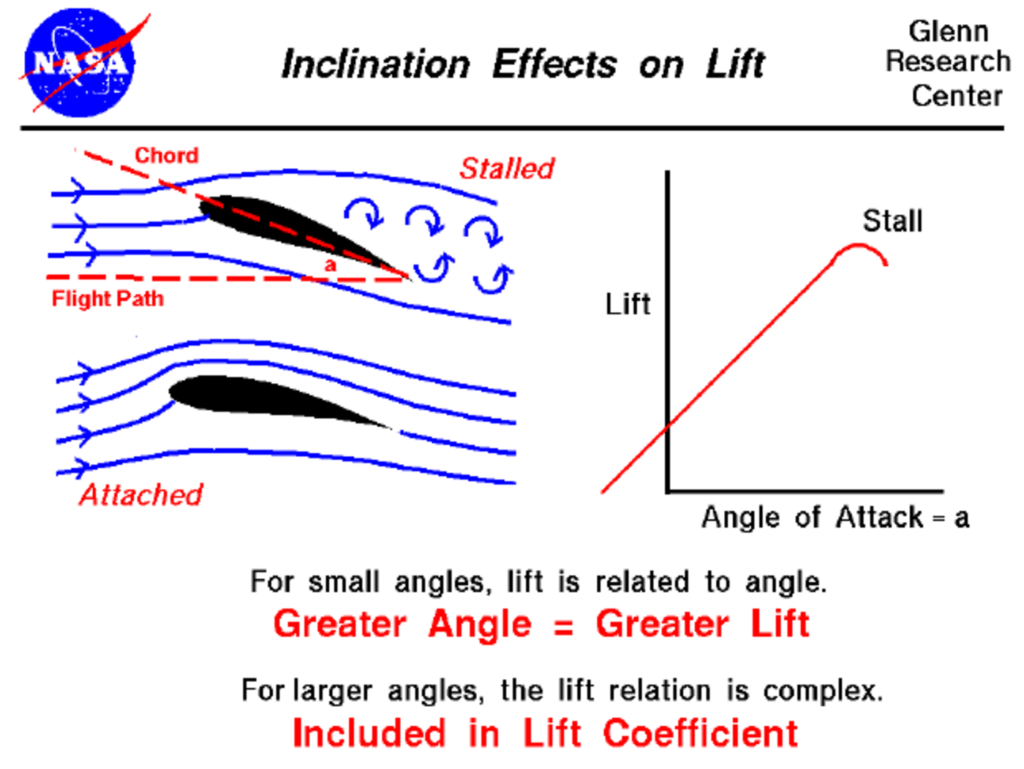

Estol: quando pedir mais ângulo entrega menos asa

À medida que o ar percorre o extradorso, ele costuma atravessar uma região de forte aceleração e baixa pressão perto do bordo de ataque, seguida por recuperação de pressão em direção ao bordo de fuga. Essa recuperação é um gradiente adverso: a pressão aumenta no sentido do escoamento. O ar lento dentro da camada-limite pode não possuir quantidade de movimento suficiente para avançar contra esse gradiente. A camada engrossa, surgem recirculação e separação, e o fluxo deixa de seguir grande parte do contorno.

Ao aumentar o ângulo de ataque, o piloto inicialmente aumenta a curvatura efetiva do escoamento e (Cₗ). Perto do ângulo crítico, a separação cresce de forma intensa; o coeficiente alcança o (Cₗ máximo) e depois cai. O arrasto aumenta, o buffet pode aparecer e a autoridade de comando pode degradar. O avião não “perde todo o ar sob a asa” nem despenca por desligamento instantâneo de Bernoulli. A distribuição de pressão foi destruída pela separação e a asa passa a produzir menos sustentação e mais arrasto para aquelas condições.

É por isso que um avião pode estolar em qualquer atitude e a diferentes velocidades. O gatilho fundamental é ultrapassar o ângulo crítico, mas a velocidade em que isso ocorre numa condição específica depende do peso, do fator de carga, da densidade, da configuração e do (Cₗ máximo). Uma aproximação para a velocidade de estol é:

Vₛ = √[2W/(ρSCʟmax)]

Em uma curva coordenada nivelada, a asa precisa produzir sustentação maior que o peso; o fator de carga (n = L/W) cresce e a velocidade de estol aumenta aproximadamente com (√n). Gelo pode reduzir o (Cₗ máximo), antecipar separação e elevar a velocidade de estol. Uma asa não é apenas uma forma; é uma forma mais uma condição de superfície mais um estado de escoamento.

Como um avião decola de verdade

Durante a corrida, a tração acelera o avião em relação ao ar. A pressão dinâmica (q = ½ρV²) cresce. Ao atingir a velocidade planejada, o piloto comanda rotação; o profundor modifica o momento, o nariz sobe e o ângulo de ataque da asa aumenta. O coeficiente de sustentação cresce até que a força e a trajetória permitam abandonar o solo com margem para o estol. O motor não “vence a gravidade” sozinho; ele compra velocidade e energia para que a asa produza a força requerida.

Flapes aumentam a curvatura efetiva e frequentemente a área, elevando (Cₗ) e o (Cₗ máximo) para decolagem e pouso. Eles também aumentam arrasto, sobretudo em grandes deflexões. Eslates abrem uma passagem junto ao bordo de ataque e permitem que fluxo de maior energia alimente a camada-limite do extradorso, atrasando separação em ângulos maiores. Dispositivos hipersustentadores não revogam as equações; remodelam o campo de pressão e o limite de separação.

No efeito solo, a proximidade da superfície interfere no sistema de vórtices e no downwash. O arrasto induzido diminui e a asa pode parecer mais eficiente. Isso explica por que um avião pode flutuar sobre a pista ou decolar do chão sem possuir desempenho suficiente para subir com segurança fora do efeito solo. A física não deu sustentação grátis; mudou a geometria efetiva da esteira.

E como ele voa de cabeça para baixo?

O voo invertido é a pergunta que destrói a versão infantil da asa “mais longa em cima”. Aeronaves acrobáticas usam frequentemente perfis simétricos, que apresentam comportamento semelhante nas duas orientações. Invertida, a aeronave ajusta o ângulo de ataque para produzir sustentação na direção necessária. Um avião com perfil cambado também pode voar invertido se tiver autoridade de comando, estrutura, alimentação de combustível e lubrificação adequadas, embora precise de ângulo e arrasto diferentes e talvez ofereça menor margem de desempenho.

Uma placa plana inclinada gera sustentação. Uma vela produz força lateral. Uma pá de hélice é uma asa giratória. Um rotor de helicóptero é uma asa que cria sua própria velocidade relativa por rotação. Um carro de corrida usa perfis invertidos para produzir força para baixo. O denominador comum não é “superfície superior mais comprida”. É a capacidade de organizar o escoamento, estabelecer circulação, pressão assimétrica e mudança de momento.

Velocidade do ar, não velocidade sobre o mapa

As equações aerodinâmicas usam velocidade relativa ao fluido. Um avião parado no solo diante de vento suficientemente forte já sente forças nas asas; um avião voando rapidamente sobre o terreno com vento de cauda pode ter velocidade relativa ao ar menor do que sua velocidade no GPS. É o tubo de Pitot, combinado à pressão estática e às correções do sistema, que informa a pressão dinâmica associada ao escoamento local.

Em altitude, a densidade diminui. Para produzir a mesma sustentação com o mesmo (Cₗ) e a mesma área, a velocidade verdadeira precisa aumentar. A velocidade indicada organiza o problema do ponto de vista da pressão dinâmica, enquanto a velocidade verdadeira interessa ao deslocamento através da massa de ar. Essa diferença explica por que aviões de linha cruzam o solo muito depressa em altitude sem que a asa “sinta” o mesmo que sentiria ao nível do mar nessa velocidade verdadeira.

Quando o ar deixa de se comportar como incompressível

Em baixas velocidades, tratar a densidade como aproximadamente constante é uma excelente aproximação. Quando o número de Mach cresce, perturbações de pressão deixam de se propagar muito mais depressa que o avião, a densidade varia significativamente e surgem efeitos de compressibilidade. O parâmetro básico é:

M = V/a

Próximo do regime transônico, regiões locais sobre a asa podem atingir Mach 1 antes de o avião inteiro fazê-lo. Ondas de choque aparecem, a pressão muda abruptamente, a camada-limite pode se separar, o arrasto de onda cresce e o centro aerodinâmico se desloca. Perfis supercríticos controlam a aceleração sobre o extradorso e enfraquecem o choque, contrariando mais uma imagem escolar: alguns têm o topo relativamente plano e ainda assim sustentam eficientemente.

Bernoulli não desaparece, mas a forma incompressível já não basta. Usam-se relações de energia e momento para escoamento compressível, equações de estado, números de Mach, choques, entropia e métodos numéricos. A NASA adverte que um coeficiente medido a baixa velocidade não pode ser transportado cegamente para Mach 2; é necessário preservar os parâmetros de similaridade relevantes. [16][17]

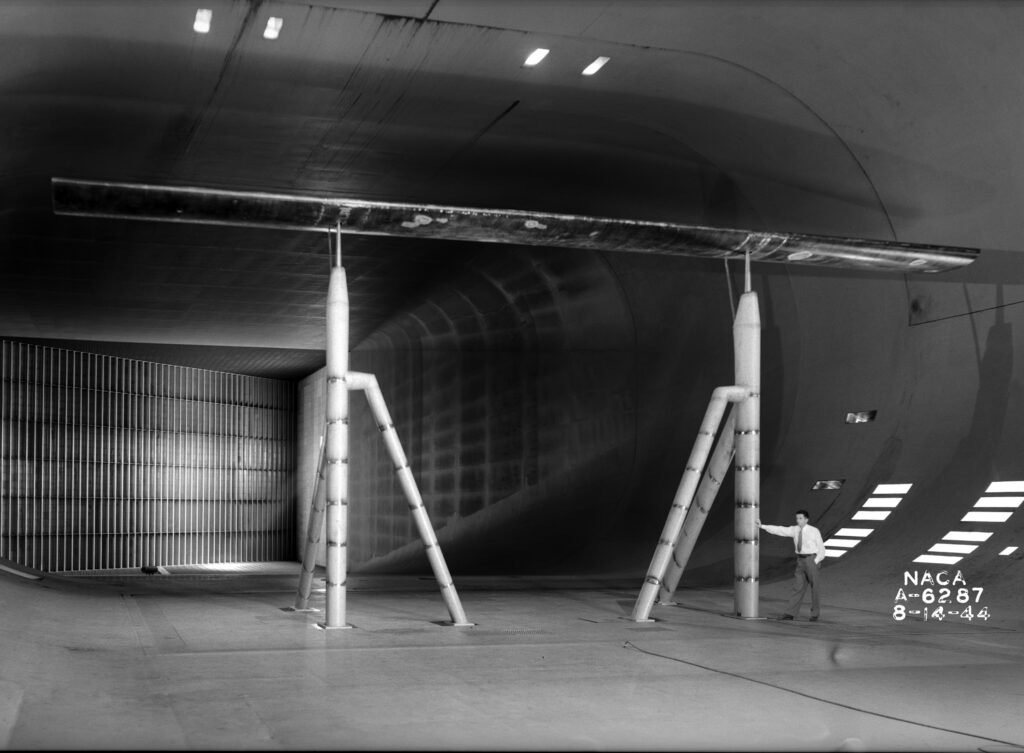

O que o túnel de vento ensinou antes do primeiro voo

Em 1901, os irmãos Wright descobriram que seu planador produzia aproximadamente um terço da sustentação prevista com os dados que haviam adotado. Em vez de discutir qual nome famoso estava certo, construíram um túnel de vento e balanças comparativas. Testaram dezenas de geometrias em campanhas sistemáticas — a documentação da NASA menciona mais de cinquenta modelos detalhados e, em outras descrições do programa, centenas de combinações e ensaios preliminares. Ajustaram coeficientes, compreenderam melhor alongamento, cambagem e arrasto e usaram os resultados no planador de 1902 e no Flyer de 1903. [14]

A lição é maior que a anedota histórica. A sustentação moderna é calculada por teoria potencial, métodos de painéis, lifting-line, Reynolds-averaged Navier–Stokes, large-eddy simulation e outras ferramentas; é medida por balanças, tomadas de pressão, PIV, anemometria, óleo, fios de lã e ensaios de voo. Nenhum método sozinho resolve todas as escalas e regimes. O engenheiro combina modelos com hipóteses explícitas e validação experimental.

Prandtl fez algo semelhante no plano conceitual em 1904. As equações gerais do fluido existiam, mas a teoria invíscida não explicava adequadamente arrasto, separação e estol. Ao separar uma fina região viscosa próxima à parede do escoamento externo aproximadamente invíscido, a teoria da camada-limite conectou matemática e experiência. Depois, sua teoria da linha sustentadora levou o problema para a asa finita e tornou o arrasto induzido calculável. A história do voo avançou quando alguém parou de procurar uma frase única e começou a separar escalas sem separar a física. [7][15]

Experimentos domésticos: úteis, desde que não mintam

A colher sob uma torneira pode mostrar um jato desviando-se junto a uma superfície curva, mas mistura efeito Coandă, tensão superficial, gravidade, geometria do jato e pressão ambiente. O papel que sobe quando alguém sopra por cima pode envolver curvatura, entrainment, movimento do próprio papel e um escoamento que não corresponde a duas linhas de corrente simétricas de uma asa. Duas folhas aproximando-se quando sopramos entre elas ilustram pressão e entrainment, mas não demonstram a condição de circulação de um aerofólio. Um secador sustentando uma bola mostra estabilidade de jato e pressão, não a derivação completa de uma asa.

Esses experimentos são bons para criar perguntas. Tornam-se ruins quando a conclusão já vem impressa e o fenômeno é forçado a obedecer ao slogan. Um experimento responsável identifica o que está controlado, o que não está, qual equação é aplicável e quais fenômenos adicionais estão presentes. O avião real não precisa que a demonstração caiba numa mesa; precisa que a previsão feche em túnel, simulação, ensaio estrutural e voo.

Doze respostas curtas para erros persistentes

1. “O ar de cima percorre um caminho maior e precisa reencontrar o de baixo.” Não. Não existe obrigação de reencontro e a visualização por pulsos mostra trânsito desigual.
2. “Então Bernoulli não tem nada a ver com asas.” Tem. A relação pressão–velocidade é válida sob hipóteses adequadas; o erro é inventar a velocidade com a regra do caminho longo.
3. “Newton é a explicação verdadeira.” Conservação de momento é indispensável, mas a versão de moléculas batendo apenas embaixo é incompleta.
4. “A baixa pressão puxa a asa.” Pressão menor não puxa como corda; a distribuição de pressões ao redor da superfície produz uma resultante.
5. “O efeito Coandă explica tudo.” Não. Ele descreve especialmente jatos aderidos a superfícies e é central em circulação soprada, mas não substitui campo de pressão, camada-limite e circulação de uma asa comum.
6. “As asas precisam ser curvas em cima e planas embaixo.” Não. Perfis simétricos e placas planas geram sustentação com ângulo de ataque.
7. “Avião invertido viola Bernoulli.” Não. Ele muda ângulo de ataque e distribuição de pressão; a física permanece a mesma.
8. “O motor mantém o avião suspenso.” Em configuração convencional, o motor repõe energia e fornece tração; a asa produz a maior parte da sustentação. Um planador prova a distinção.
9. “Estol acontece abaixo de uma velocidade fixa.” O evento primário é exceder o ângulo crítico. A velocidade correspondente muda com peso, carga, configuração, densidade e condição da asa.
10. “Vórtice de ponta existe porque o ar quer igualar a pressão.” A diferença de pressão participa, mas a descrição completa envolve distribuição de circulação e enrolamento da folha de vorticidade na esteira.
11. “Winglet acaba com o vórtice.” Não. Ele melhora a distribuição e reduz a penalidade dentro de um projeto; uma asa sustentadora finita continua deixando vorticidade.
12. “Se a matemática é conhecida, túnel de vento virou peça de museu.” Não. Transição, separação, interferências, aeroelasticidade, gelo e regimes extremos continuam exigindo validação experimental.

A resposta final — sem escolher um santo padroeiro

O avião não cai porque sua asa atravessa o ar com velocidade, forma e ângulo capazes de estabelecer um campo de escoamento assimétrico. Esse campo curva linhas de corrente e exige gradientes de pressão. A pressão integrada sobre a superfície gera uma força aerodinâmica; a mesma interação aparece, vista de longe, como ar recebendo quantidade de movimento para baixo. A circulação organiza a solução em torno do perfil; a condição de Kutta e a viscosidade tornam física uma solução específica; a camada-limite decide se o fluxo permanecerá aderido; a asa finita transforma parte do trabalho em vórtices e arrasto induzido.

Bernoulli não foi derrotado. Newton não venceu. Coandă não revelou um atalho secreto. Todos ocupam lugares diferentes numa descrição maior. A beleza da sustentação está justamente nisso: uma máquina de centenas de toneladas não flutua por causa de uma frase esperta. Ela voa porque pressão, energia, momento, viscosidade, circulação e geometria concordam simultaneamente — e porque engenheiros aprenderam a medir cada desacordo antes que ele se tornasse queda.

Nota editorial Chumbiverse

Este artigo distingue identidades matemáticas, mecanismos locais, balanços globais e analogias didáticas. As imagens internas são fotografias, quadros de ensaio, diagramas ou curvas provenientes de NASA, NACA, FAA, Universidade de Cambridge e documentação histórica licenciada. Nenhuma aeronave, linha de corrente, curva de coeficiente, campo de velocidades ou resultado experimental foi criado por inteligência artificial. A imagem destacada ChumbiVox é uma composição editorial de registros reais; não deve ser interpretada como um único experimento nem como reconstrução literal de um evento.

Fontes e documentação

[1] NASA Glenn Research Center — Bernoulli and Newton.

[2] NASA Glenn Research Center — What Is Lift?.

[3] NASA Glenn Research Center — Lift e materiais sobre as teorias incorretas do tempo de trânsito e da pedra ricocheteando.

[4] NASA Glenn Research Center — Lift Coefficient.

[5] Federal Aviation Administration — Pilot’s Handbook of Aeronautical Knowledge, Chapter 5: Aerodynamics of Flight.

[6] Holger Babinsky — “How do wings work?”, Physics Education, v. 38, n. 6, 2003, DOI 10.1088/0031-9120/38/6/001; University of Cambridge — How wings really work.

[7] NASA Glenn Research Center — Boundary Layer.

[8] NASA Glenn Research Center — Inclination Effects on Lift.

[9] NASA Glenn Research Center — Induced Drag Coefficient e Downwash Effects on Lift.

[10] Federal Aviation Administration — Aeronautical Information Manual, Chapter 7, Wake Turbulence.

[11] Gregory S. Jones et al. — Experimental Investigation of a 2D Supercritical Circulation-Control Airfoil Using Particle Image Velocimetry, NASA/AIAA, 2006.

[12] Robert J. Englar — Continued Development and Application of Circulation Control Pneumatic Technology to Advanced Transport Aircraft, NASA/CR-1998-207471.

[13] Smithsonian National Air and Space Museum — Henri Coanda Papers; Smithsonian Studies in Air and Space — In the Cause of Flight.

[14] NASA Glenn Research Center — Wright 1901 Wind Tunnel Tests e Wright Brothers Aircraft.

[15] NASA — A History of Suction-Type Laminar-Flow Control, NASA SP-4513; contexto histórico da teoria de camada-limite de Prandtl.

[16] NASA Glenn Research Center — Similarity Parameters.

[17] NASA Glenn Research Center — Drag of a Sphere, Reynolds, similaridade e paradoxo de d’Alembert.

[18] NASA Glenn Research Center — Propeller Thrust, incluindo o limite de aplicação de Bernoulli através de um disco que adiciona trabalho ao escoamento.

[19] NASA Technical Reports Server — Classical Aerodynamic Theory, coletânea sobre circulação, Kutta–Joukowski e teoria aerodinâmica clássica.

[20] NASA Glenn Research Center — Center of Pressure, integração da pressão e centro aerodinâmico.
